Especificaciones
General
Tipo de producto

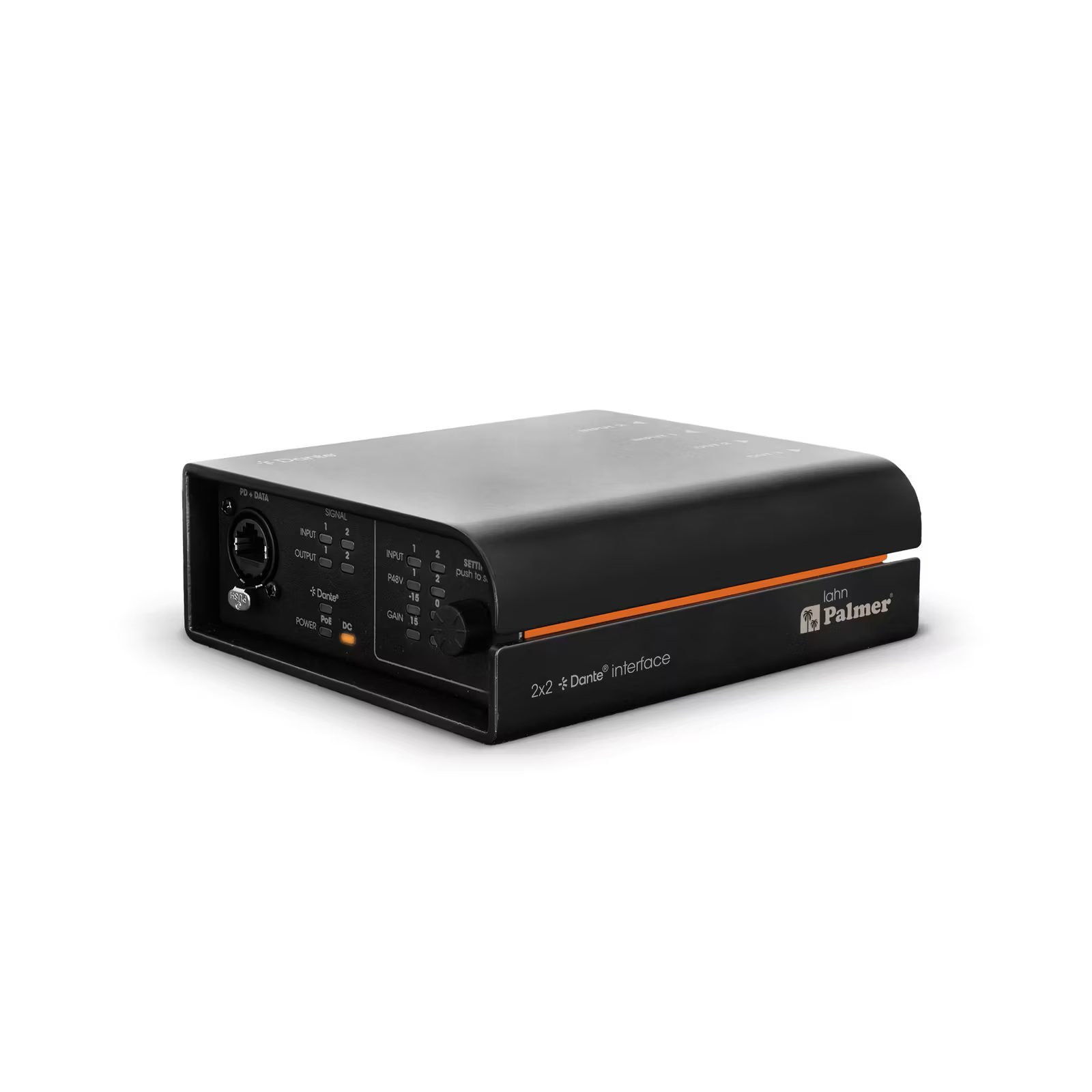

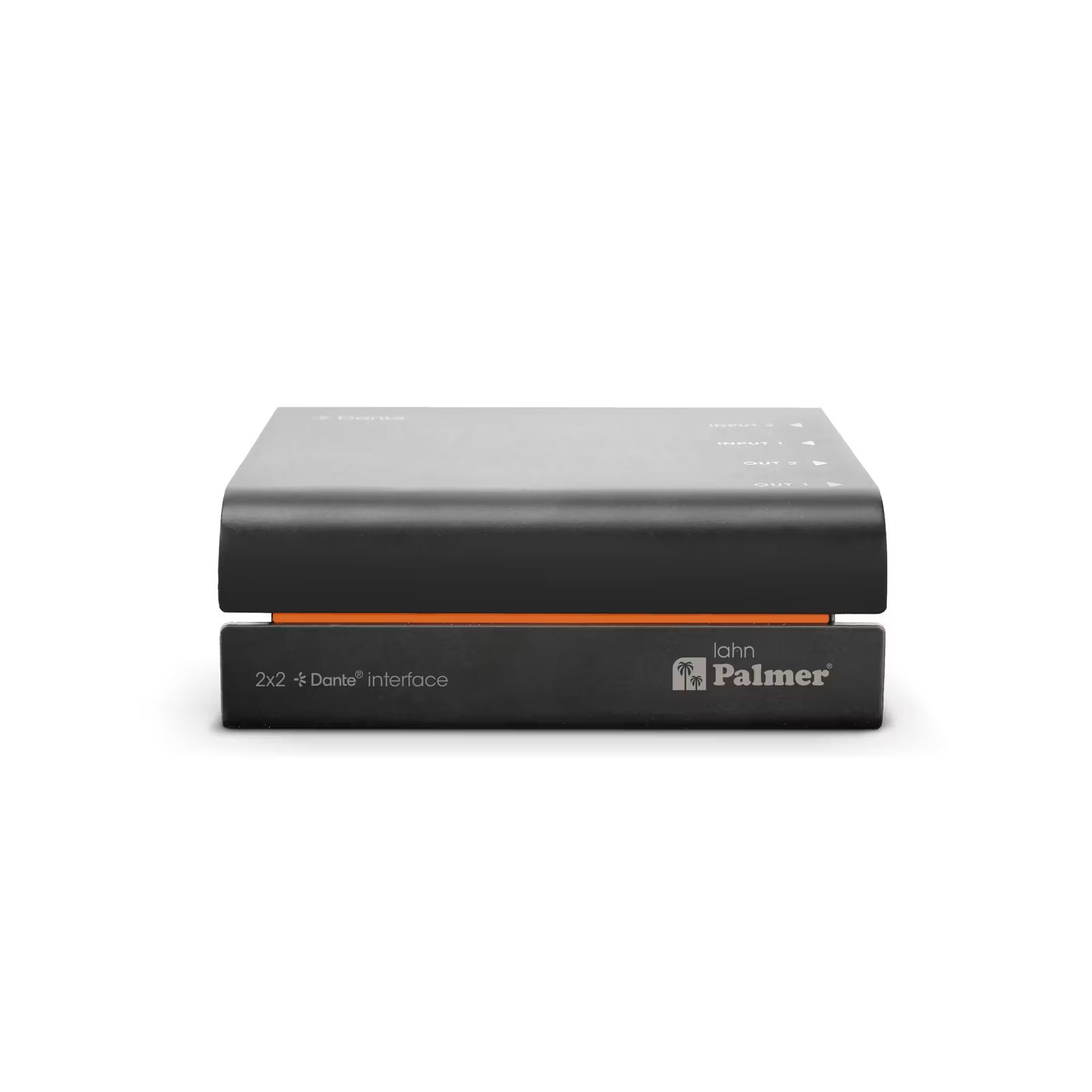

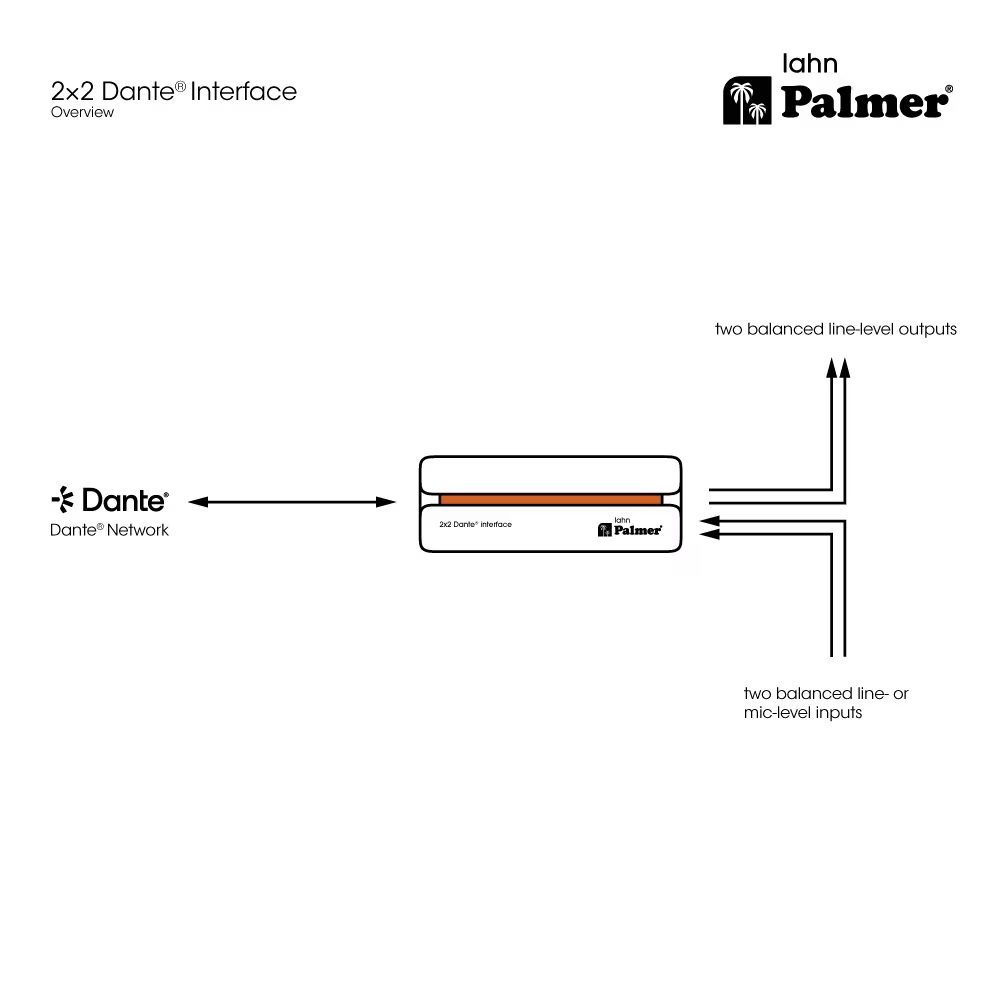

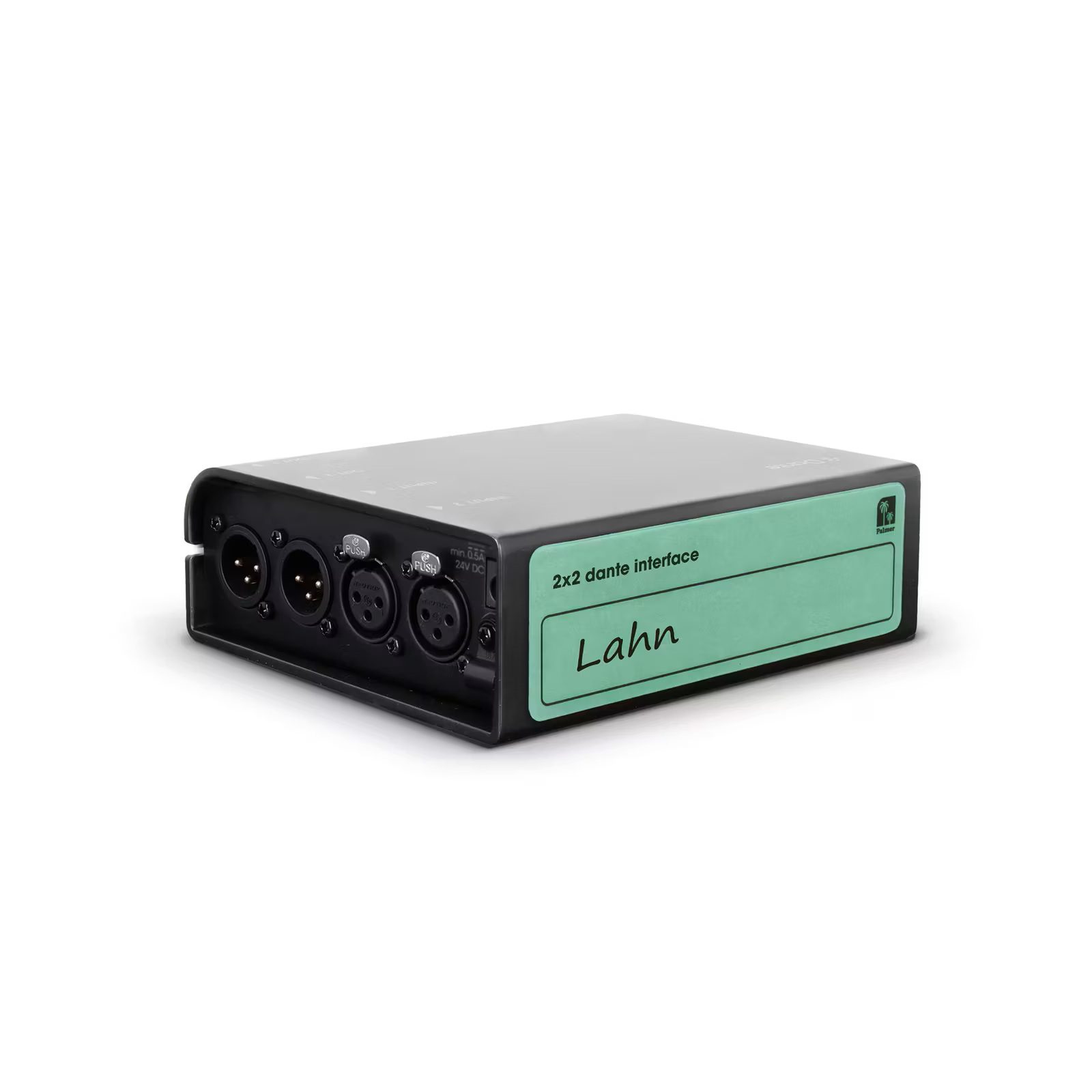

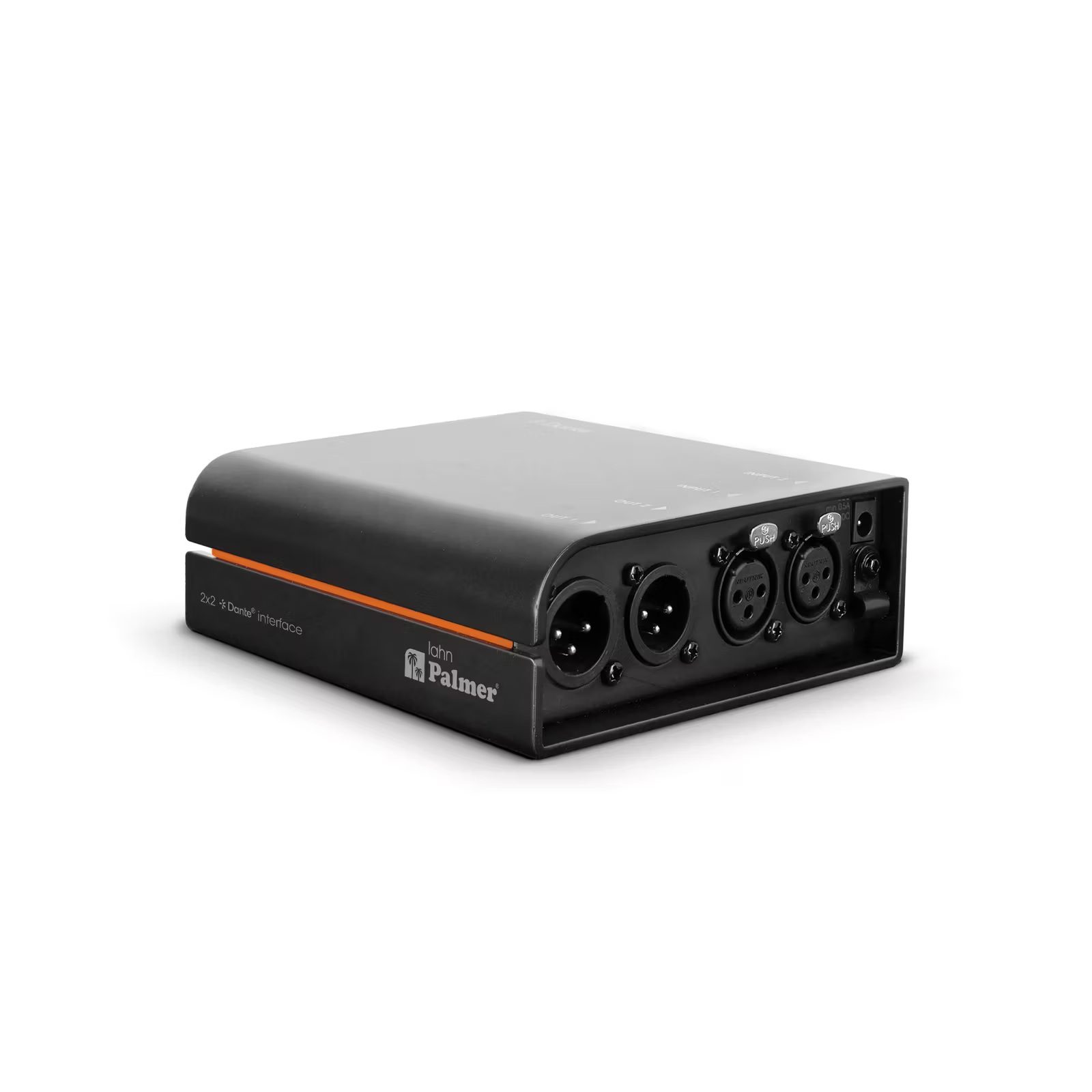

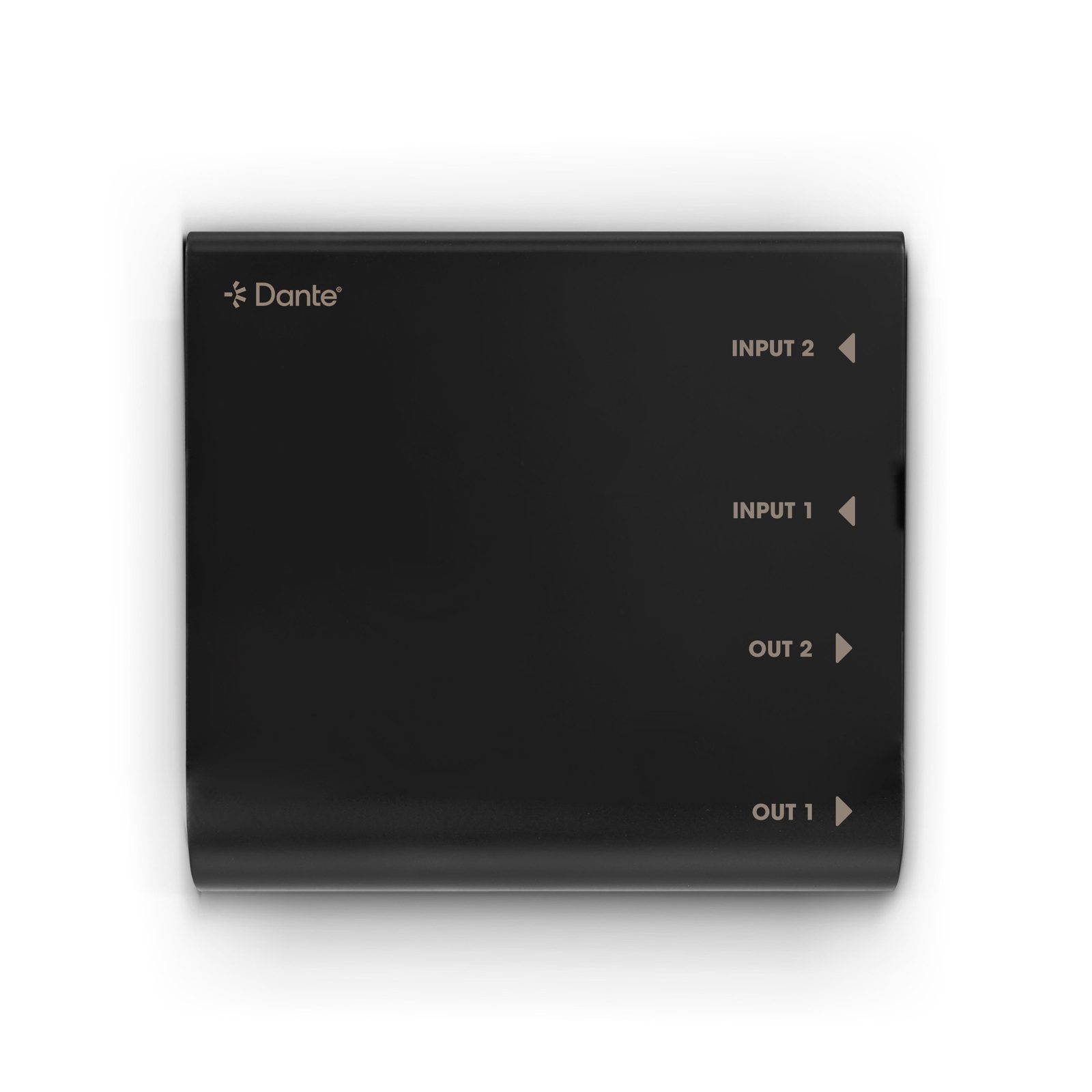

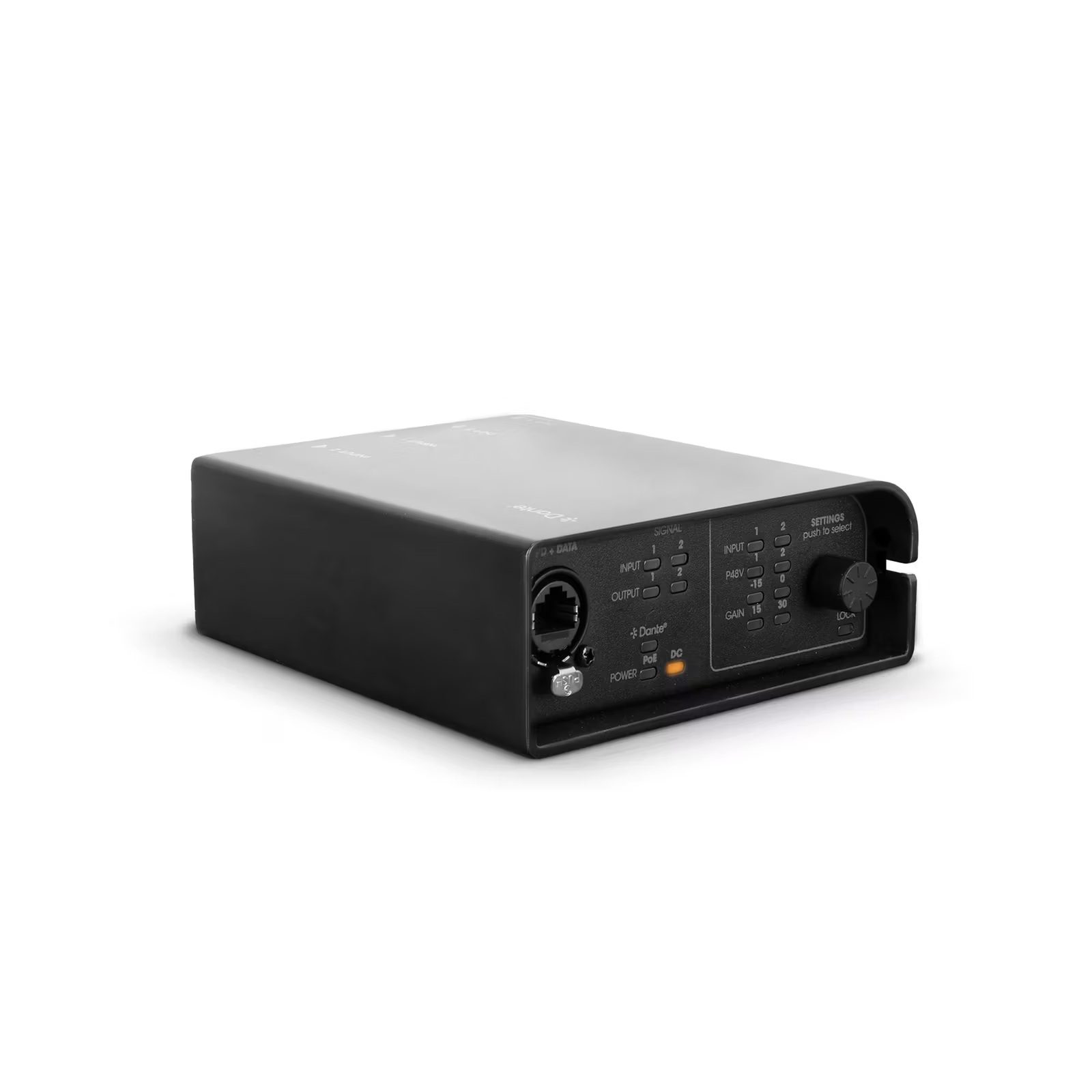

2 x 2 I/O Dante Interface
Entradas
2
Tipo de entrada
Nivel de línea o micro balanceado conmutable
Salidas de línea
2
Tipo de salida
Nivel de línea balanceado con relé de silenciamiento automático en caso de pérdida de señal
Refrigeración
Convección
Sección de entrada analógica

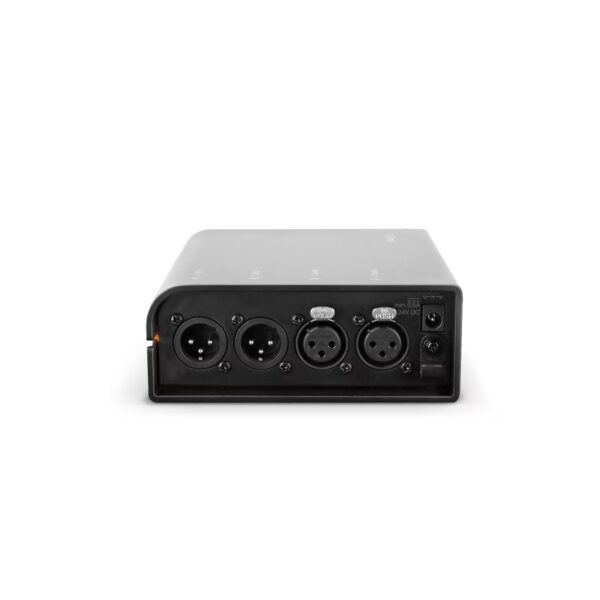

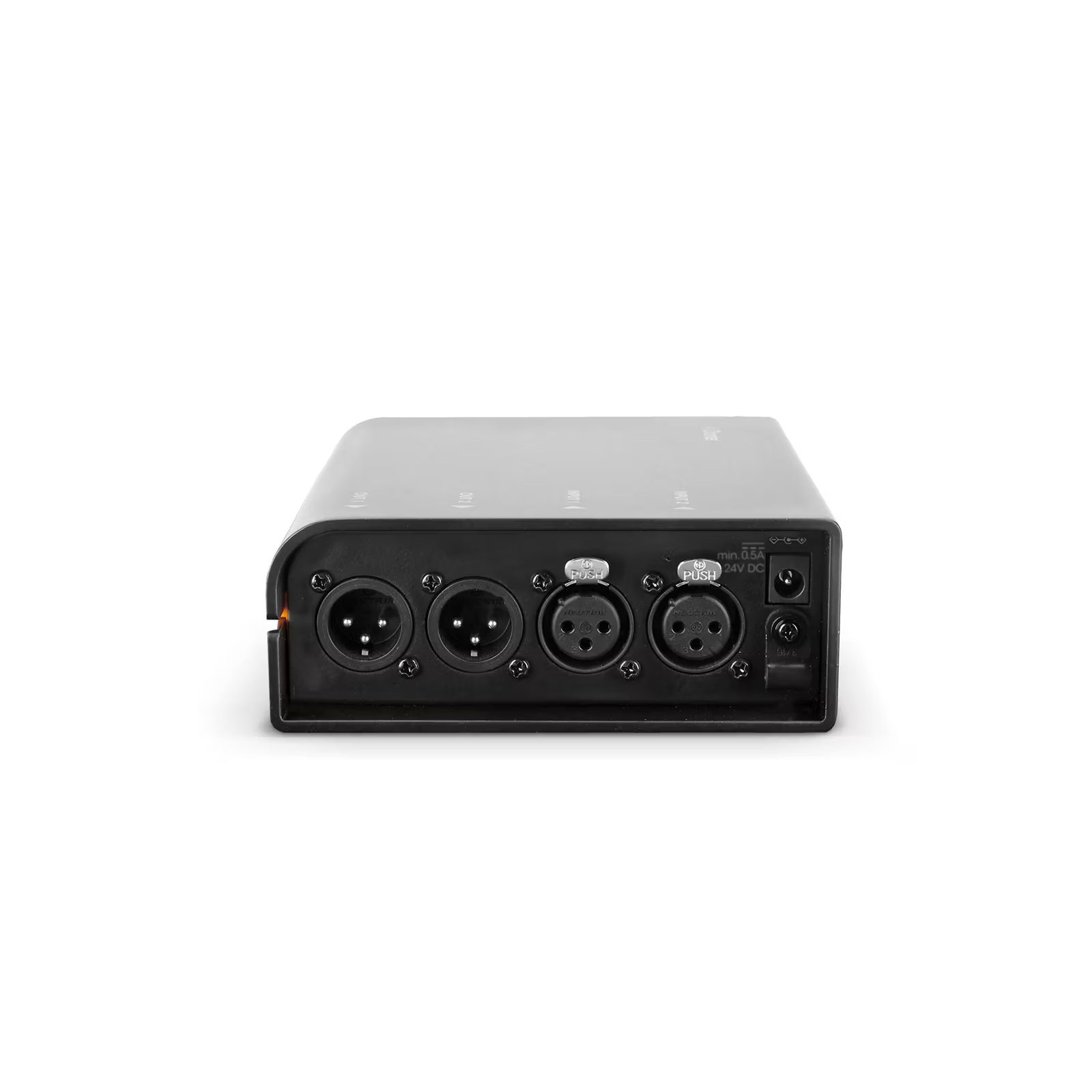

Número de conectores de entrada
2
Conexión
XLR-F
Sensibilidad de entrada de micro
63 mV (ganancia +30 dB)
Recorte de entrada nominal
19 dBu (sinusoidal 1 kHz, ganancia -15 dB)
Respuesta en frecuencia
10 Hz – 20 kHz (-0.5 dB)
THD + Noise
< 0,003 % (ganancia -15 dB, entrada 4 dBu, ancho de banda 20 kHz)
Impedancia de entrada
38 kohm (balanced)
Diafonía
< -100 dB (entrada 18 dBu, 20 kHz BW)
SNR
> 112 dB (ganancia -15 dB, entrada 20 dBu, ancho de banda 20 kHz, ponderación a)
CMRR
> 45 dB
Alimentación fantasma (por entrada)
+ 48 VDC @ 10 mA max
Gain
-15dB, 0dB, +15dB, +30dB
Salidas de línea analógicas
Número de conectores de salida
2
Tipo de conexión
XLR macho
Máx. nivel de salida
19 dBu
Distorsión de intermodulación (SMPTE)
< 0,005 % (-20 dBFS a 0 dBFS)
THD + N
< 0,002% (-4 dBFS, 20 kHz BW)
Ruido de ralentí
< – 85 dBu
Gama dinámica
> 103 dB (0 dBFS, AES 17, CCIR-2k Weighting)
Rango de frecuencia
15 Hz – 20 kHz (-0,5 dB)
Especificaciones de Dante™
Canales de audio
2 entradas / 2 salidas
Convertidor AD/DA de profundidad de bits
24/32 bits
Frecuencia de muestreo
48 kHz
Latencia del sistema
Mínimo 1 ms
Conexión DANTE
100 BASE-T RJ45
Especificaciones de alimentación a través de Ethernet (PoE)
Requisitos mínimos de PoE
PoE+ IEEE 802.3at
Requisitos de alimentación
Tensión de entrada
24 VDC
Corriente mínima
500 mA
Conexión de alimentación eléctrica
Jack de barril de 5,5 mm, interior de 2,1 mm
Max. Consumo de energía
12 W
Consumo de energía en reposo
7.5 W (no signal input)
Corriente de irrupción en la red
2 A @ 230 V AC
Temperatura de funcionamiento ( sin condensación )
0°C – 40°C; < 85% de humedad, sin condensación
Datos generales
Material
Acero Panel frontal, Chasis de aluminio
WAF
60%
Dimensiones (An x Al x P) ( altura con pies de goma )
128 x 50 x 140 mm
Peso
0,96 kg
Accesorios (suministrados)

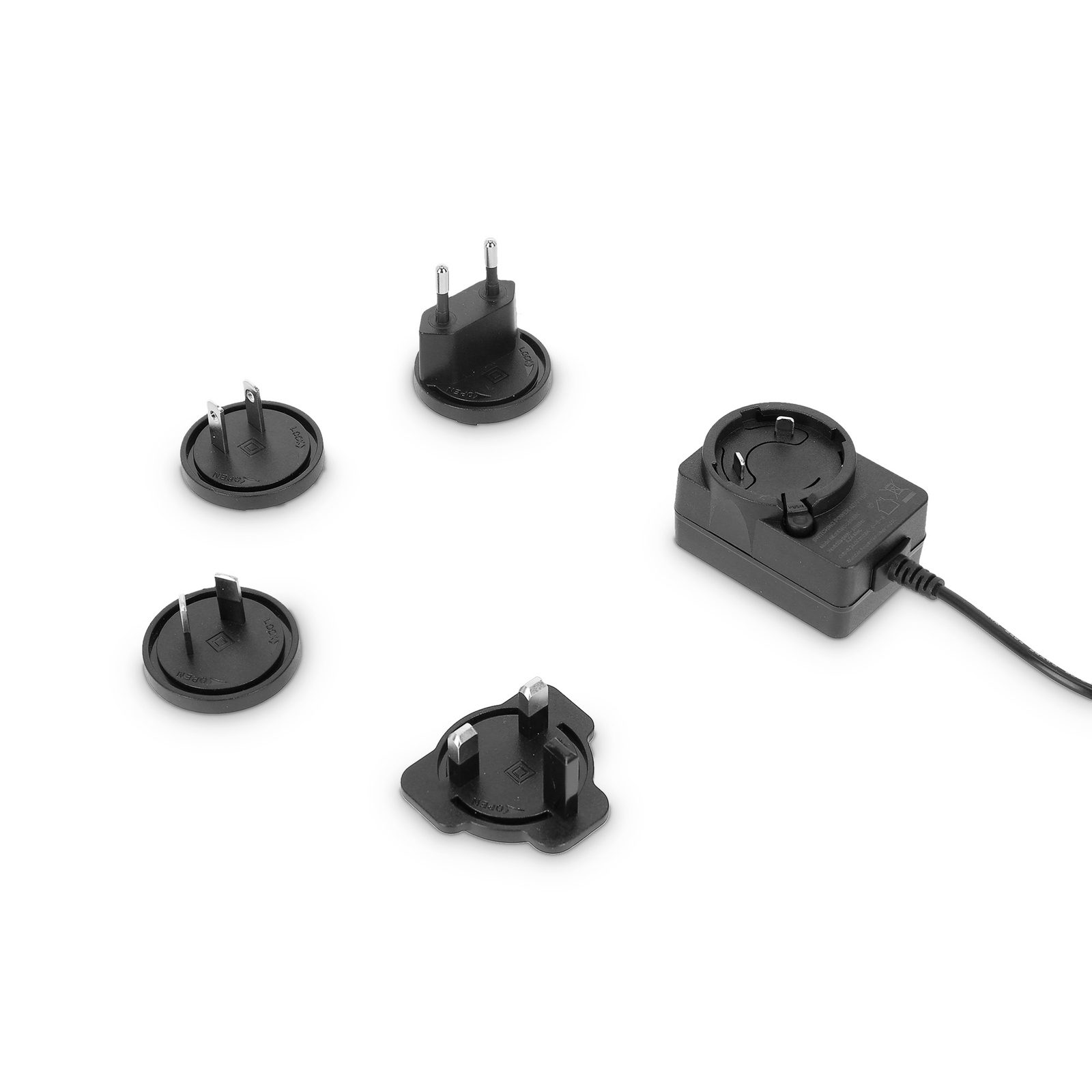

Etiqueta de inscripción (etiqueta de visita), Fuente de alimentación externa con enchufes intercambiables
